Серия конденсаторов NORMA

Серия Norma разработана специально для промышленных применений, где стандартные решения для коммерческого холода оказываются недостаточными. Эти конденсаторы обладают усиленной конструкцией и широким диапазоном мощностей, что делает их идеальными для использования в сложных и требовательных условиях. Новые мощные промышленные конденсаторы воздушного охлаждения Norma 800 и Norma 900 обеспечивают ещё более высокую производительность, необходимую для крупных промышленных объектов.

Основные характеристики:

• Усиленная конструкция: Конденсаторы серии Norma изготовлены с учетом повышенных требований к прочности и надежности. Они доступны в горизонтальном и вертикальном исполнении, что обеспечивает универсальность применения.

• Высокоэффективный теплообменник: Используются медно-алюминиевые теплообменники, обеспечивающие высокую производительность и долговечность оборудования. Присоединение фреоновой магистрали осуществляется через патрубки под пайку.

• Корпус: Конденсаторы оснащены усиленным корпусом из оцинкованной стали, покрытым порошковой краской, что гарантирует защиту от коррозии и долгий срок службы. На корпусе предусмотрены места для строповки, упрощающие перемещение и монтаж.

• Вентиляторы: Каждая модель может быть оснащена как высокоэффективными, так и низкошумными вентиляторами, в зависимости от требований заказчика.

Опции и комплектующие:

Для расширения функциональности и удобства эксплуатации конденсаторов Norma доступны следующие опции и комплектующие:

• Индивидуальный выключатель на каждый вентилятор
• Регулятор скорости вращения вентиляторов
• Виброопоры
• Шкафы управления
• Нестандартный шаг оребрения
• Алюминиевое оребрение с покрытием или медное оребрение
• Удлинённые опоры
• Корпус из нержавеющей стали

Рекомендованные места установки:

• Складские помещения
• Установки для заморозки мяса, рыбы и овощей
• Цеха по производству продуктов питания
• Спортивные объекты
• Системы кондиционирования промышленных предприятий
• Электростанции
• Предприятия нефтегазовой промышленности
• Технологические системы охлаждения

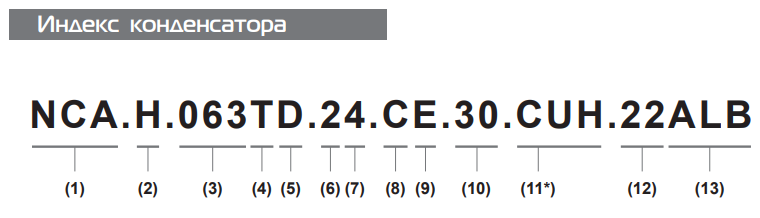

Расшифровка маркировки

NCA.H.063TD.24.CE.30.CUH.22ALB

1. NCA – Серия конденсатора (Norma)

2. Рабочее положение (V – вертикально; H – горизонтально)

3. 063 – Диаметр вентилятора

   • 063 – 630 мм

   • 080 – 800 мм

   • 090 – 900 мм

4. Тип вентилятора/скорость вращения (уровень шума) в зависимости от диаметра:

   • Для вентиляторов 630 мм:

     • T – Высокопроизводительный вентилятор

     • S – Стандартный вентилятор

     • L – Малошумный вентилятор

     • Q – Тихий вентилятор

     • E – Высокоэффективный ЕС-вентилятор

   • Для вентиляторов 800 мм и 900 мм:

     • E – Высокоэффективный ЕС-вентилятор

     • L – Малошумный вентилятор

5. Подключение вентилятора

   • D – Подключение «треугольник»

   • Y – Подключение «звезда»

6. Число рядов вентиляторов: 1...2

7. Число вентиляторов в ряду:

   • Для вентиляторов 630 мм: 1...7

   • Для вентиляторов 800 мм и 900 мм: 1...6

8. Размер модуля (условное обозначение типоразмера фронтальной площади, через которую прокачивает воздух один вентилятор):

   • Для вентиляторов 630 мм: A, B, C

   • Для вентиляторов 800 мм и 900 мм: B

9. Ключ модуля. Может принимать значения A, B, C, D, E

10. Число отводов в теплообменном блоке

11. * Утолщенная трубка (дополнительная опция)


12.  Шаг оребрения в миллиметрах х10

13.  Тип оребрения:

    • ALB – Алюминий базовая толщина

    • ALT – Алюминий утолщенный

    • ALH – Алюминий с гидрофильным покрытием

    • ALE – Алюминий с оксидным покрытием

    • CUB – Медь

* – Пункты отмеченные * необязательны к заполнению и могут быть опущены при заказе
** – При стандартном алюминиевом оребрении с шагом 2,5 мм обозначения опускаются

Серия конденсаторов Norma

Диапазон мощностей:

• Norma 630 (с вентиляторами диаметром 630 мм):   20,0 –    596,2 кВт
• Norma 800 (с вентиляторами диаметром 800 мм):   47,4 –    566,9 кВт
• Norma 900 (с вентиляторами диаметром 900 мм): 111,3 – 1 022,4 кВт

Детализация по типам вентиляторов для диаметров:

630 мм:
