Может использоваться для регулирования давления, создаваемого вентиляторами, в вентиляционных системах с повышенной вероятностью образования сквозняков и требующих регулирования в зависимости от температуры наружного воздуха и режима давления. Регулятор CXE/AV может ретранслировать уставку, передаваемую внешним устройством управления. Для этого используется потенциометр на 1 кОм. Регулятор имеет входы для подключения датчиков температуры и давления и выходы для подключения сухих контактов внешних сигнальных устройств. Выход +24 В предназначен для питания внешних устройств, например, датчика давления или привода клапана. Выход 0-10 В предназначен для регулирования скорости вентиляторов с помощью изменяющего напряжение регулятора PKDT. Кабели электропитания и управления гальванически развязаны. Ударопрочный корпус изготовлен из поликарбоната.
Подробнее:

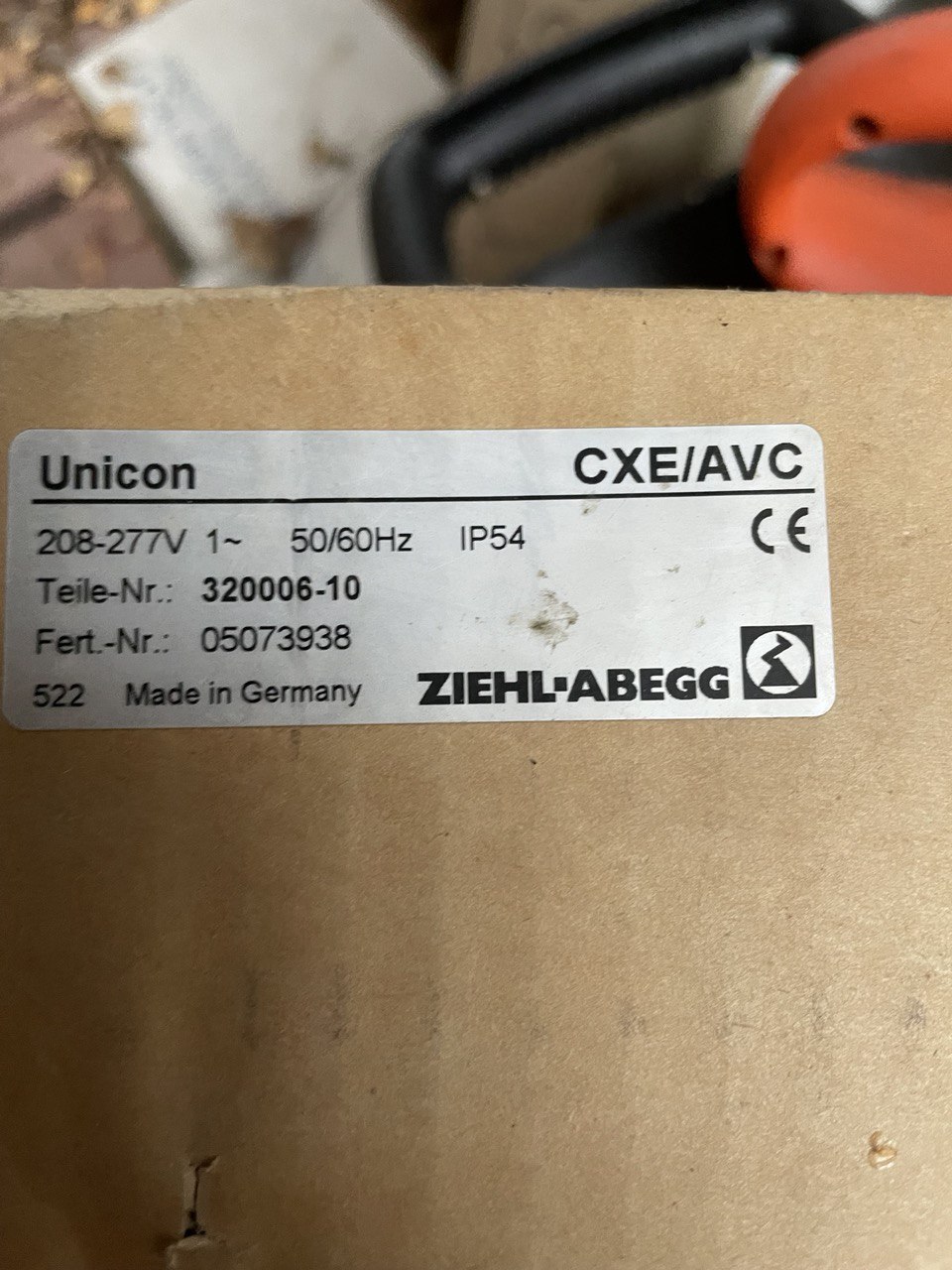

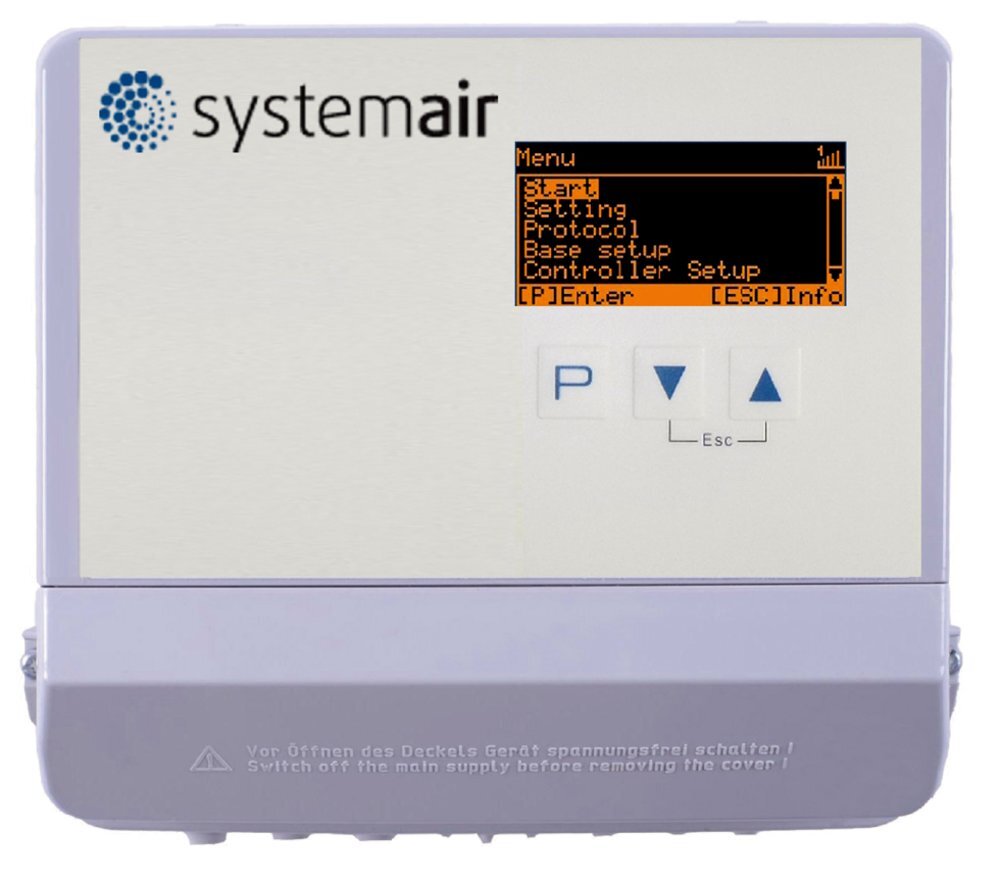

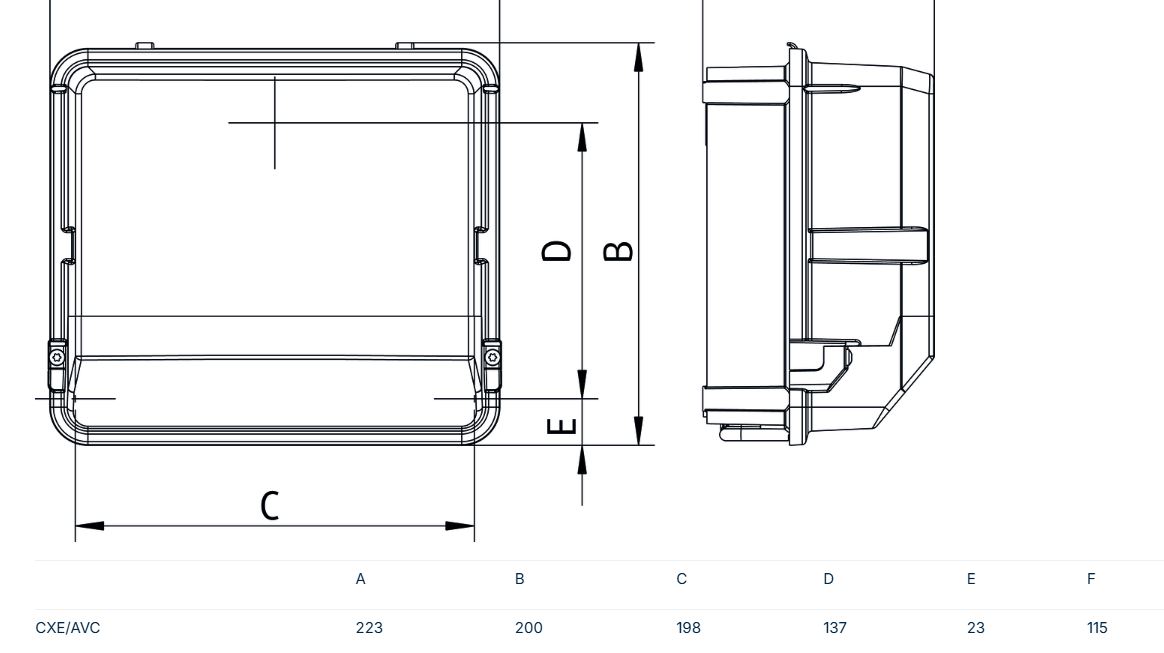

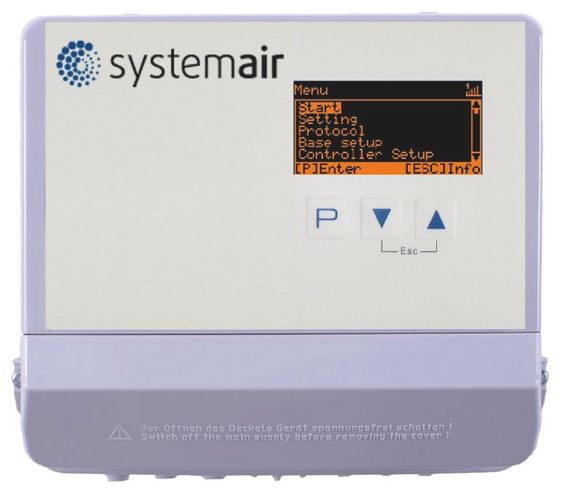

Модуль управления CXE/AV
Блок управления скоростью для работы с 2 вентиляторами со следующими функциями:
-
Управление по температуре
-
Управление по объемному расходу
-
Управление по давлению
-
Управление по скорости воздушного потока
Встроенный источник питания для датчиков: +24 В, макс. 70 мА
Встроенные аналоговые выходы AI и AZ: 0-10 В, (макс. 10 мА (защита от короткого замыкания))
Максимальная нагрузка реле K1 и AZ: 250 В перем. тока / 2 А
Максимальная температура окружающей среды: +55 °C
Электромагнитная эмиссия (помехи) согласно EN 61000-6-3
Устойчивость к электромагнитным помехам согласно EN 61000-6-2
Задание требуемой скорости через устройство или внешним сигналом, например 0-10 В
Подключение датчиков:
-
Датчиков давления (холодильная техника), диапазон измерения 0-30 бар, 0-50 бар.
-
Датчиков температуры: диапазон измерения устройства -27...+75 °C, датчика -10...+120 °C.
-
Датчиков дифференциального давления (кондиционирование), диапазон измерения 0-6000 Па, определение объемных расходов до 65 000 м³/ч.
-
Датчиков скорости воздуха, диапазон измерения 0-1 м/с, 0-10 м/с.
-
Дополнительных датчиков, например, комбинированных датчиков, CO2, сигнал датчика 0-10 В / 0-20 мА / 4-20 мА.
С модулем универсального управления CXE/AV можно комбинировать несколько датчиков. Измеренное датчиком фактическое значение сравнивается с заданным значением. В результате формируется выходной сигнал 0-10 В. В устройство интегрированы два выхода 0-10 В. Они служат для активации EC-вентиляторов, частотных преобразователей или других устройств.
Опционально, подключенные полевые устройства (частотные преобразователи/EC-вентиляторы с установленным модулем MODBUS) могут активироваться через встроенный интерфейс MODBUS-RTU (функция MODBUS Master). Устройство также содержит две независимые цепи управления, часы реального времени и функции таймера.
Универсальные модули управления особенно подходят для следующих областей применения: холодильная техника, кондиционирование воздуха, общие задачи вентиляции, технологии чистых помещений. Для типичных применений в упомянутых областях возможен быстрый запуск за счет выбора предварительно запрограммированных режимов работы.
