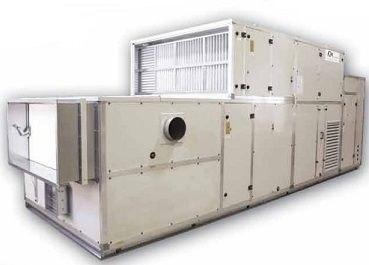

Крышный кондиционер руфтоп KRSAY 302

РАМА
Несущая рама блока выполнена из экструдированного алюминиевого профиля и соединена тройниками (без использования винтов, выступающих над рамой). Рама расположена на основании из оцинкованной стали. Рама оснащена полиуретановыми панелями типа «сэндвич» – внешняя стальная поверхность предварительно окрашена. Специальные прокладки обеспечивают прекрасную герметичность панелей в течение длительного времени, несмотря на давление, возникающее во время нормальной эксплуатации устройства.
КОМПРЕССОРЫ
Герметичные спиральные компрессоры оборудованы подогревателем картера, термостатом для защиты от перегрузки и имеют визуальный указатель уровня масла. Компрессоры устанавливаются на резиновые амортизаторы.
КОНДЕНСАТОР (ИСПАРИТЕЛЬ в конфигурации H)
Медная трубка и алюминиевое оребрение. Оборудован защитной сеткой.

ОСЕВЫЕ ВЕНТИЛЯТОРЫ
Вентиляторы имеют лопасти аэродинамического формы, изготовленные из сплава алюминия и магния; лопасти напрямую подключены к трехфазному электродвигателю с внешним ротором и снабжены термическим контактом. Предохранительная сетка вентилятора устанавливается на выходе потока воздуха.

КОНТУР ХЛАДАГЕНТА
Контур хладагента содержит: фильтр-осушитель, смотровое стекло, терморегулирующий вентиль, клапан Шредера.
Для защиты контура хладагента установлены следующие устройства: реле высокого давления с ручным возвратом, реле низкого давления с автоматическим возвратом. При необходимости также устанавливаются предохранительное реле давления с ручным возвратом и предохранительный клапан.
В версии теплового насоса (H), контур хладагента также оборудуется: двойным электронным ТРВ, четырехходовым клапаном, обратным клапаном, соленоидным клапаном, ресивером жидкого хладагента.

ШКАФ УПРАВЛЕНИЯ
Электрощит имеет класс защиты от атмосферных явлений IP54.
Электрощит оборудуется: главным автоматом защиты цепи, главными предохранителями, контактором компрессора, трансформатором вспомогательных цепей, устройством для управления секцией обработки воздуха.
Электрощит также содержит микропроцессор для автоматического управления блоком, снабженный визуальной системой для отображения функций и неполадок.
СЕКЦИЯ ОБРАБОТКИ ВОЗДУХА

КОНФИГУРАЦИИ
Стандартная секция
Эта секция может обеспечивать выпуск воздуха вниз, вверх или в сторону; рециркуляцию воздуха снизу или по горизонтали.
Секция содержит: центробежный вентилятор с ременным приводом оборудованный раздвижным шкивом и трехфазным электродвигателем (устанавливается на резиновые амортизаторы, что позволяет снизить вибрацию и, следовательно, уровень шума до минимума); теплообменник с медными трубками и алюминиевым оребрением; поддон для конденсата из нержавеющей стали, оборудованный системой дренажа; секцию для размещения дополнительного нагревателя; блок фильтров с гофрированными фильтрами категории G4.
M/M1 – Стандартная секция + секция рециркуляции
В этой секции выполняется смешение наружного воздуха с рециркуляционным.
Размеры позволяют установить 2 клапана с приводами, которые могут обработать 100% потока воздуха; они могут размещаться в разных местах секции (верхняя панель, нижняя панель, левая и/или правая боковая панель).
EM - Стандартная секция + секция рециркуляции/экономайзер с естественным охлаждением
Эта секция обеспечивает выпуск отработанного воздуха, а также смешивание наружного воздуха с рециркуляционным. Вентиляторный узел с приводной системой и двигателем установлены на резиновых амортизаторах для снижения вибрации до минимума и, следовательно, снижения уровня шума. Можно установить три клапана с приводами для обеспечения полной рециркуляции воздуха, для смешивания воздуха или для работы со 100% наружным воздухом, что возможно в конфигурации с экономайзером свободного охлаждения.
G – Стандартная секция + секция нагрева
Эта секция содержит блок камеры сгорания с двумя выхлопными трубами (из НЕРЖАВЕЮЩЕЙ СТАЛИ AISI 430), трубчатым теплообменником с большой теплообменной поверхностью и точками контроля на выхлопных трубах, противопожарную заслонку; одиночную/двойную/модульную горелку. Эта секция полностью изолирована панелями типа «сэндвич» с прокладкой класса 0. Эту секцию можно интегрировать в предыдущие конфигурации.
COMPACT – вертикальное исполнение EM
Это разновидность конструкции EM, где дополнительные секции расположены сверху основной секции. Поэтому конструкция имеет вертикальное исполнение.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ для секции конденсации
- LN – Версия с низким уровнем шума.
Эта версия включает контроль конденсации с помощью реле давления и звукоизолирующих покрытий для компрессоров.
- VLN – Версия с очень низким уровнем шума.
В дополнение к устройствам, включенным в версию LN, предусмотренасекция конденсации, увеличенная в размерах, с вентиляторами, работающими на низких скоростях.
- HE– Высокоэффективная версия теплового насоса, наружная температура до -5°C.
- Клапаны запорные на нагнетании и жидкостной линии (включая фильтр-осушитель) Стандартно для моделей 172-342.
-Управление скоростью вентилятора с помощью реле давления (в стандарте в версиях LN и VLN)позволяет контролировать давление конденсации при температуре окружающей среды ниже15 ° С.
- Теплообменники Медь/Медь.
- Комплект манометров.
- Эпоксидное покрытие теплообменника конденсатора.
- Программируемые часы, позволяющие установить время запуска и останова агрегата.
- Панель дистанционного управления.
- Порт RS 485 (Modbus, Lon Work, Bacnet, Trend) протокол.
- Виброопоры резиновые.
- Виброопоры пружинные.
- Вентиляторы осевые с интегрированным инвертором.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ для секции обработки воздуха
- Панели толщиной 45 мм.
- Приводы на клапанах.
- Жесткие фильтры эффективностью F7 или F8.
- Паровой увлажнитель.
- Водяной воздухонагреватель или нагреватель второго подогрева.
- Электронагреватели (опция оттайки).
- Модульный или двухступенчатый тип газовой горелки.
- Дифференциальное реле давления (индикатор обрыва ремня).
- Дифференциальное реле давления для загрязненного фильтра.
- Защитная сетка на снимаемых панелях отделения вентилятора.
- Камера для подачи воздуха (подача воздуха через боковые панели).
- Набор для удаления дыма в секции нагрева с газовой горелкой.
-Вентиляторы с EC моторами.
- Опция повышенного напора вентиляторов (до 300 Па).
- Каплеотбойник (2P), в стандарте для моделей 242-342.
- Клапан трехходовой с приводом.
- Комплект для рекуперации тепла удаляемого воздуха.
- Инвертор для электродвигателя (ременная передача).
- Датчик CO2
- Перекрестный поток рекуперации тепла.
