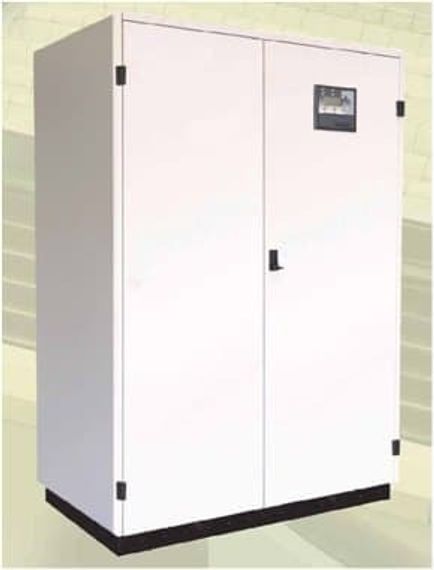

Прецизионный кондиционер XSTY 1214

Оборудование точного регулирования (CCUY), как видно, является наиболее продвинутым решением всех проблем кондиционирования воздуха во всех технологических приложениях, таких как серверные помещения, усилители мощности передатчиков UMTS и GSM, NOC (центр управления сетью), охлаждения корпусов компьютеров, помещения управления, силовое оборудование и везде, где имеется значительное тепловыделение.
Соединения передних панелей обеспечивает полный доступ спереди; наиболее современные технические решения и наилучшие компоненты обеспечивают максимальную универсальность и наибольшую надежность при использовании воздушных кондиционеров нашего производства для особо ответственных задач.
Самонесущая гальванизированная стальная рама, защищенная полиэфирным покрытием, позволяет удалять все панели и переднюю дверь, снижая общий вес для облегчения установки. Двойные панели (внутренняя панель и изолированная панель снаружи) снижают распространяемый шум и вибрацию до минимума. Экструдированная алюминиевая рама(1) анодирована, что обеспечивает максимальный срок службы в тяжелых окружающих условиях.
Помещения установки серверов и компьютеров постоянно расширяются, поэтому кондиционеры воздуха должны позволять, например, изменять место расположения, добавлять вспомогательное оборудование и так далее. Наши кондиционеры воздуха могут быть легко перемещены, так как благодаря использованию алюминиевой рамы и системы съемных панелей, снижается вес. Более того, во всех панелях уже высверлены отверстия для расположения и установки всех видов дополнительного оборудования, позволяя заказчику устанавливать дополнительное оборудования в любое время после заказа.
Наши кондиционеры воздуха высоко надежны; тем не менее хорошей практикой во время проектирования является резервирование некоторой доли производительности. Все системы должны разрабатываться с учетом необходимости резервирования кондиционирования воздуха, для обеспечения необходимого длительного уровня кондиционирования воздуха во время планируемого обслуживания. Все воздушные кондиционеры нашего производства уже имеют предварительную установку для обеспечения циклического резервирования до 8 устройств.
1) Используются модели с шириной, превышающей 1800 мм.
Электрический шкаф
Шкаф управления разработан таким образом, чтобы выдерживать тепловые и динамические нагрузки при нормальном использовании в течение многих лет. Он защищен от токов коротких замыканий при помощи автоматических выключателей, установленных на линиях питания всех нагрузок.
Главные задние панели и кабели расположены таким образом, чтобы при обычных условиях обслуживания короткое замыкание не могло возникнуть.
Все вторичные цепи защищены от токов короткого замыкания и разработаны таким образом, чтобы токи короткого замыкания не вызвали повреждение оборудования и травмирование персонала.
Соединения между силовыми компонентами выполнены таким образом, чтобы во время нормальной работы обеспечивался нормальный постоянный контакт, без значительных деформаций из-за перегрева, старения изоляции, теплового удара, расширения и т.д.
Тип изолированных проводников всегда подобран с учетом номинального напряжения, и без расплавления контакта проводника, соединяющего два устройства.
Активные элементы шкафа управления всегда полностью защищены изоляцией, которая не может быть удалена без ее разрушения и установлена в месте для сопротивления нагрузкам (тепловым, механическим и электрическим), которым подвержена во время обслуживания.
Детали любых элементов, которые в обычном режиме должны управляться вручную, выполнены из изоляционного материала.
Модули, разработанные в соответствии с конкретным планом, всегда проходят электрическую проверку.
Каждый шкаф подвергается различным проверкам, включая:
Контроль / проверку соединения и проверку работы электрической схемы.
Проверка используемого сопротивления изоляции или испытание его изолирующей способности.
Проверка электрической целостности защитной цепи.

Кондиционер воздуха всегда поставляется с линией подключения внешней электронной и электрической цепи со всем необходимыми инструкциями по подключению к электрической сети. Все проводники обозначены при помощи рисунков с правильным обозначением, показанным на рисунках и в таблицах.
Электрическая схема состоит из силовой и электронной частей и включает информацию о типе кабеля или провода, сечении проводника и номере, назначенном для каждого подключения. Более того, прилагается схема подключения кабелей к зажимам, на которой приведено количество выходов, входов, зажимов, функция и название установленного оборудования, маркировка листов и названий, коды и описание элементов, установленных в шкафу.
Шкаф управления поставляется полностью собранным в составе:
Основной выключатель установки на токи от 16 до 125 А;
Выключатели с тепловым расцепителем для каждого присоединения (трансформатор, компрессор, вентиляторы и т.д.) модульного типа, минимальная отключающая способность 10 кА, характеристика срабатывания D;
Вспомогательный трансформатор (обычно 24 В переменного тока) с зажимом для заземления;
Реле управления и вспомогательные трехполюсные реле;
Электронный регулятор или микропроцессор и вспомогательное оборудование;
Задняя панель для монтажа компонентов;
Зажимы модульного типа для подключения нагрузок к шкафу управления;
Вспомогательное оборудование контактной колодки;
Пластиковый (ПВХ )кабельный короб не поддерживающий горение с герметичными отверстиями;
Электропроводка выполнена из провода N07V-K минимальным сечением 1 мм2

Компрессоры
Компрессоры спирального типа.
Преимущества:
Отсутствие клапанов на всасывание и разряжение.
Это позволяет получить два важных преимущества по сравнению с поршневыми компрессорами:
- устранение потери давления, обусловленного данными клапанами, и следовательно увеличения энергоэффективности цикла.
- устранение шума, вызванного закрытием клапанов, приводящего к общему снижению уровня шума.
Отсутствие мертвой зоны, приводящей к увеличению эффективности использования объема до 100% от объема компрессора
Уменьшение рабочих элементов, приводящее к снижению числа отказов.
Вентиляторы
Кожухи и лопатки выполнены из гальванизированной листовой стали и динамически сбалансированы.
Кожухи, ролики и крепления электродвигателя выполнены из гальванизированной стали и имеют высокую стойкость к коррозии. Имеющийся широкий диапазон двигателей позволяет осуществлять выбор из двигателей с регулированием по напряжению, многоскоростных электродвигателей, однофазных и трехфазных, а также специальных исполнения для использования совместно с преобразователями частоты.

Теплообменники
Ребра стандартного теплообменника выполнены из алюминия (по заказу из меди, луженой меди и окрашенного компаунда) с распорочными кольцами, обеспечивающими необходимое расстояние между ребрами и контакт с расширительными трубками из меди. Алюминиевая рама (доступна рама из FeZn, Cu, нержавеющей стали) имеет необходимую толщину вокруг теплообменника для обеспечения необходимой защиты ребер, медных изгибов и каналов.
Использование алюминиевых ребер является оптимальным вариантом по соотношению эффективности и падения давления. Улучшенное дренирование конденсата и особая конструкция ребер обеспечивает повышение эффективности использования поверхности теплообмена до 20 %.
Микропроцессор рСО3
Электронный контроллер рСО3 создан для управления кондиционерами непосредственного испарения с 1 или 2 компрессорами, или с теплообменником холодной воды в режиме охлаждения или охлаждения/нагрева, или встроенными теплообменниками для экономии энергии/выполнения функций поддержки.

Контроллер выполняет следующие основные функции:
• Управление температурой и влажностью на производстве и в быту;
• Управление 1 или 2 герметичными компрессорами с 1 (в т.ч. последовательно расположенными) или 2 холодильными контурами;
• Управление 1 или 2 электрическими нагревателями (до 3х шагов при бинарной операции);
• Управление плавающими 3Р или 0-10В клапанами охлаждения с плавной характеристикой;
• Управление плавающими 3Р или 0-10В клапанами нагрева с плавной характеристикой;
• Управление внешним увлажнителем (включение/выключение или модулирование) или встроенным увлажнителем с погружаемыми электродами с пропорциональным регулированием;
• Усиленное осушение путем уменьшения скорости нагнетающего вентилятора.
• Управление конденсационными вентиляторами (включение/выключение или модулирование), управляемыми в режиме давления или температуры;
• Управление аварийными сигналами, историей аварийных сигналов, самими аварийными сигналами на программируемых цифровых входах;
• Управление различными временными интервалами управляемых агрегатов;
• Управление экономией энергии (двойное охлаждение, естественное охлаждение);
• Управление электронным терморегулирующим вентилем;
• Связь с локальными контролирующими сетями и BMS (протоколы Carel, Modbus, LonWork, Bacnet, SNMP, …).
Терминал дисплея позволяет в любое время совершить следующие действия:
Включить и выключить агрегат;
Показать статус активных агрегатов;
Показать аналоговые входы и выходы, имеющиеся на агрегате;
Откалибровать считывание на аналоговом входе;
Найти и показать аварийные сигналы;
Настроить основные параметры агрегата в различных средах (Изготовитель, Пользователь и Техническое обслуживание), защищенные паролем
Настроить часы и шкалу времени;
Выбрать язык из числа доступных.
При соединении с локальной pLAN сетью можно настроить следующие функции:
Режим работы/Режим ожидания: Управление автоматическим вращением, зависимым от времени или от события, максимум восьми установок, из которых минимум одна находится в режиме ожидания;
Главный/Подчиненный: Управление уровнем температуры и влажности максимум восьми установок, датчики которых приписаны к адресу 1 в качестве ссылок;
Чтение и управление, совместное использование одного терминала всеми агрегатами сети.


Вспомогательные элементы, доступные по запросу
Сигнализация засорения фильтра
Сигнализация утечки воды
Сигнализация неисправности вентилятора
Сигнализация задымления
Пожарная сигнализация
Часы для программируемого пуска/останова
Последовательный порт RS485
Регулируемая рама основания с виброопорами (2)
Теплообменник с горячей водой и 3-х позиционным клапаном
Одноступенчатый электронагреватель 3 кВт
Одноступенчатый электронагреватель 6 кВт
Одноступенчатый электронагреватель 9 кВт
Двухступенчатый электронагреватель 12 кВт
Двухступенчатый электронагреватель 15 кВт
Двухступенчатый электронагреватель 18 кВт
Двухступенчатый электронагреватель 24 кВт
6 рядный охлаждающий змеевик
Фланец для свежего воздуха с фильтром
Электродный увлажнитель пара 1-3 кг/ч
Электродный увлажнитель пара 5-8 кг/ч
Выпускной отвод восходящего воздуха с фланцами
Выпускной отвод восходящего воздуха с регулируемыми решетками вентиляции
Воздухозабор с фланцами
Воздухозабор с регулируемыми решетками вентиляции
Выносной конденсатор
Клапан прессостата для управления конденсацией
Шумопоглощающие панели
Регулятор скорости вентилятора
Насос конденсата (только для холодной воды)
Повышенный напор вентиляторов
