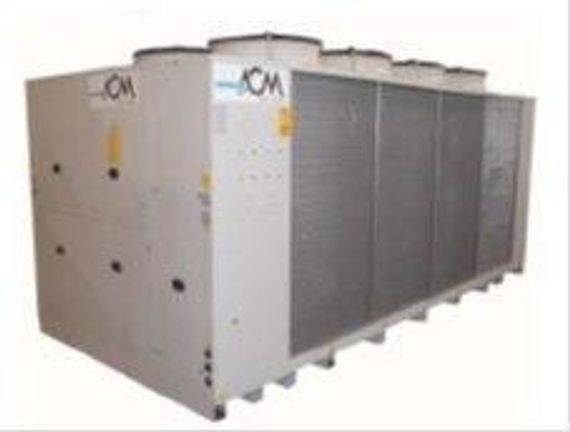

Компрессорно-конденсаторный блок SMAEY 141

Общие параметры

КОМПРЕССОРЫ
Герметичные спиральные компрессоры с внутренней тепловой защитой от перегрузки (кликсон) и смотровым стеклом для визуального контроля уровня масла. Компрессоры установлены на резиновые амортизаторы и размещаются внутри закрытого отсека для снижения уровня шума и доступны для проведения сервисного обслуживания во время эксплуатации.

КОНДЕНСАТОР
Медные трубки и алюминиевые ламели. Дополнительно предусмотрена защитная сетка.

ВЕНТИЛЯТОРЫ
Осевые вентиляторы с аэродинамическими лопастями, изготовленные из сплава алюминия и магния; лопасти подсоединены к однофазному электродвигателю. Предохранительная сетка вентилятора устанавливается на выходе потока воздуха.

КОНТУР ХЛАДАГЕНТА
Каждый агрегат поставляется с одним или двумя контурами
циркуляции холодильного агента, каждый из которых
содержит: 2 вспомогательных клапана, один для закрытия
трубопровода всасывания, другой для закрытия нагнетания
Для защиты контура циркуляции холодильного агента
установлены следующие устройства: реле высокого давления,
реле низкого давления. Кроме того, при необходимости,
можно установить ручной защитный клапан и
предохранительный клапан.
В версии теплового насоса (Н-версия) схема циркуляции
холодильного агента дополнительно содержит
предохранительный термостат на нагнетательном
трубопроводе компрессора, 4-позицилонный клапан,
термостатический клапан, осушитель, запорный клапан,
соленоидный клапан, отделитель жидкости на всасывающем
трубопроводе компрессора.

ШКАФ УПРАВЛЕНИЯ
Щит управления выполнен с уровнем защиты IP54 и
размещен в компрессорном отделении, что позволяет
проводить обслуживание при работающей установке, и
включает: Основной автоматический выключатель с устройством
блокирования двери, главные предохранители,
контактор и предохранители компрессора,
вспомогательный трансформатор, свободный контакт
для подключения термостата температуры помещения.
Для автоматического контроля устройства и
визуализации работы системы и ее функций, а также
неисправностей используется микропроцессор. КОНФИГУРАЦИИ

DS
Рекуператор перегрева. Предусмотрен изолированный теплообменник, который устанавливается последовательно между компрессором и конденсатором. RCS (недоступно в версии теплового насоса)
Версия с рекуперацией тепла от 70% до 90%. Каждый холодильный контур включает изолированный теплообменник, установленный последовательно между компрессором и конденсатором и реле давления для управления конденсацией RCP (недоступно в версии теплового насоса)
100% рекуперация теплоты конденсации. Каждый холодильный контур включает изолированный теплообменник, установленный параллельно конденсатору и соленоидные клапаны.


LN
С низким уровнем шума. Оснащена низкоскоростными вентиляторами.

VLN (недоступно в версии теплового насоса)
Сверхнизкошумная версия. В дополнение к версии LN, эта версия оснащена шумопоглощающим комплект изоляции для компрессора.

Дополнительное оборудование · Комплект обвязки жидкостной линии (не установлен): фильтр-осушитель, смотровое стекло, вентиль соленоидный, вентиль запорный
· Регулятор скорости вращения вентиляторов
· Удаленная панель управления
· Часовая карта
· Порт RS 485
· Клапаны запорные на всасывании и жидкостной линии
· Ресивер
· Вентиль соленоидный (недоступно в версии теплового насоса)
· Комплект манометров
· Теплообменник конденсатора Cu/Cu
· Электронный ТРВ (не установлен)
· Клапаны запорные на всасывании и нагнетании компрессора
· Коррекция фактора мощности
· Защитная решетка теплообменника конденсатора
· Резиновые виброизолирующие опоры
· Пружинные виброизолирующие опоры
· Упаковка из деревянной обрешетки
